DTS分布式光纤测温解决方案

栏目:分布式光纤传感系统解决方案 发布时间:2021-11-19

一、现状分析

电力系统设备的安全备受各级管理部门重视,电缆桥架、电缆隧道、电缆夹层、电缆沟、 电缆竖井、长期工作在高压环境中,容易因温度过高而引起火灾,传统的电类传感器由于抗电磁干扰能力差、零漂、布设复杂等缺点不能完全满足实际电力系统需求,而电缆沟温沟温度监测系统恰能弥补这些缺点,监测方式更安全、更可靠、更方便。

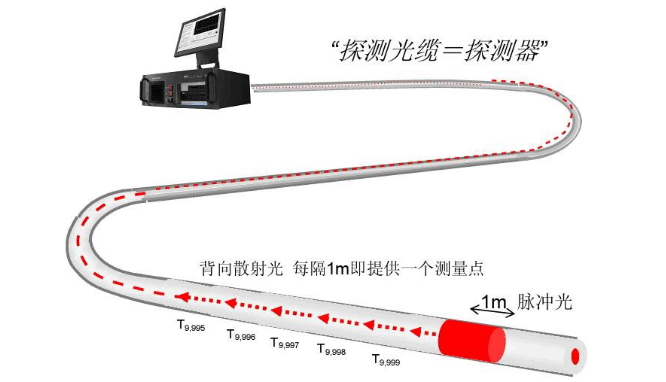

分布式光纤感温系统(Distributed Temperature Sensoring,简称 DTS),用光纤作为温度传感元件,不带电、本征安全,光纤上的每个点都是一个测温元件,可实现大范围多个点同时测温,并可根据实际需求将感温光纤按一定的空间位置布设,从而可实现立体温度场的空间测量,利用目标系统的温度特性可实现温度实时监测。系统本征安全、无辐射、抗干扰能力强,布设简单,探测范围广,易于维护,其预警功能更是传统火灾探测系统无法比拟的。

二、特点优势

(1) 连续分布式测量

(2) 抗电磁干扰,在高电磁环境中可以正常的工作

(3) 本征防雷

(4) 测量距离远,适于远程监控

(5) 灵敏度高,测量精度高

(6) 覆盖范围大、可分区

(7) 具有RS485、RJ45网口等通信接口

(8) 支持MODBUS、IEC 61850通信协议

(9) 数据可实时回传后台,实现在线监测,减少运维成本

三、具体方案

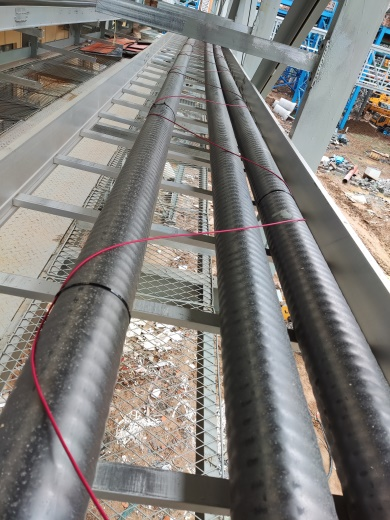

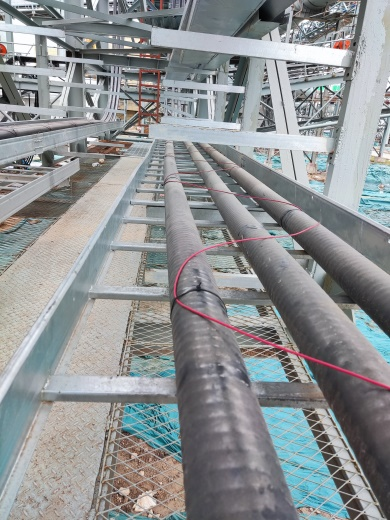

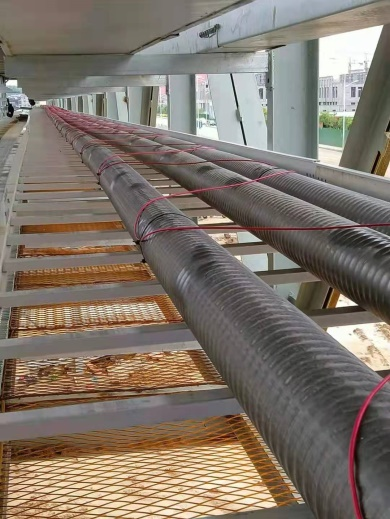

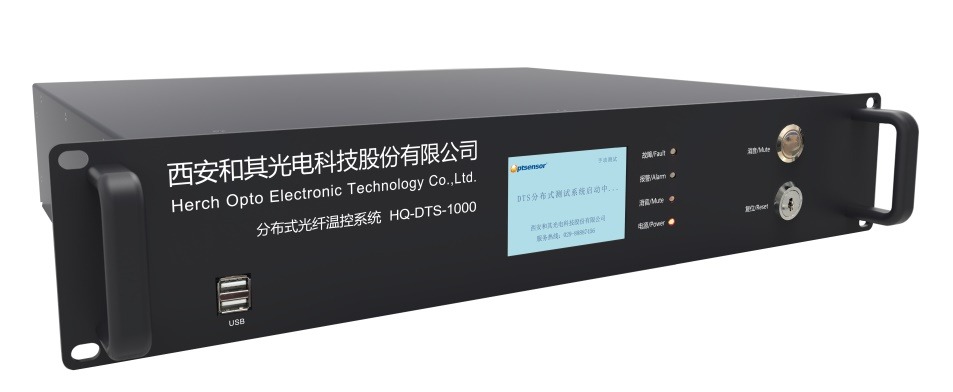

如图所示,光纤通过扎带沿被测路径固定,延伸至测温主机,通过解析信号,在后台界面显示温度及发热点信息。

61975a264623c.png   61975a261f3a6.png

61975a26350e1.png  61975a26767f1.png   61975ab41ebee.png
