开关柜综合在线监测解决方案

一、概述

开关柜综合在线监测单元由光纤测温单元和局部放电监测单元组成，主要用于探测、分析并连续监测高压开关柜内局部放电信号以及开关柜内电缆接头、触头、母排等处温升的在线监测装置。

功能特点

1）温度监测：实时监测开关柜内电缆接头、触头、母排等处的温度；

2）局部放电监测：采用超声波、暂态地电压和特高频三合一信号检测与分析技术，对高压开关柜内部局部放电实时监测与分析；

3）综合评估：并结合故障案例库进行信息的综合处理，评估开关柜的健康状态。

二方案架构

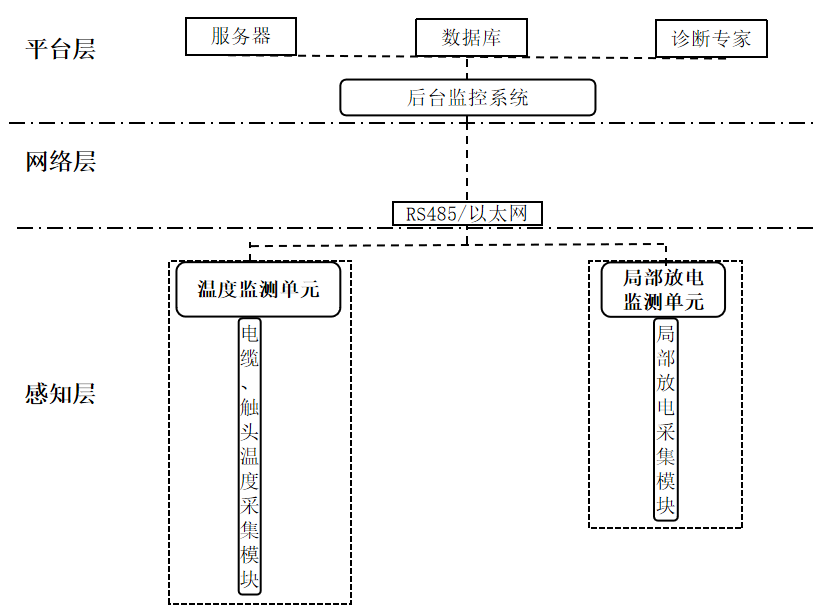

本方案分为三层，即感知层、网络层和应用层。其中感知层通过各种智能化传感器实现数据的采集和汇聚，网络层通过RS485、以太网、4G、Lora等物联网通信技术实现数据的回传，应用层实现各种基本功能和高级功能的应用。

本方案由温度监测和局部放电监测两个单元组成，每个单元可以独立监测单一参量，多个单元也可以组成大的综合系统。

三、功能介绍

3.1 开关柜触点、电缆接头测温模块

荧光光纤测温模块可实现开关柜触点、电缆接头温度的在线监测，它既可以单机独立工作，也可以多台组网使用，具备在线自动检测功能和数值超标报警、测试功能异常报警、信号回路异常报警等功能。

功能特点

1）精准测温，测温范围-20℃～150℃，测温精度±1℃，性能稳定可靠；

2）高效运维，定位温度异常报警，指导工作人员进行定位检修，提高检修效率；

3）体积小、质量轻，安装便捷。

技术指标

3.2 开关柜局部放电监测模块

开关柜局部放电监测模块采用三合一复合式传感器，可同时监测超声波、暂态地电压和特高频信号，传感器采用绝缘外壳，厚度仅为40mm，不影响设备的绝缘性能。

功能特点

1）采用超声波、暂态地电压和特高频三合一信号检测与分析技术，对高压开关柜内部局部放电实时监测与分析，实现在线诊断与预警；

2）采用无源非接触式传感器，安装无需停电、无需对开关柜进行任何改造，安装方便使用安全。

技术参数
