环网柜荧光光纤测温解决方案

栏目:荧光光纤传感系统解决方案 发布时间:2021-11-19

一、现状分析

环网柜作为非常重要的电气设备,绝缘塞长期处于大电流工作状态中。电缆接头因表面氧化、腐蚀、紧固螺栓松动等因素造成接触电阻增大,接触面老化或绝缘层损伤等会引起接头处温度升高,再加上处理故障、技改、定检、停电检修等工作需要对环网柜进行停送电操作,从而严重影响了设备使用寿命,这会导致发热等现象,极易引发故障。并且这种变化是从轻微到严重发展的,长期如此会加速设备线路等的老化,引起设备的绝缘性能下降,严重的还能触发电弧短路,引起重大的电力事故。

如果能在发展阶段提前监测到,将会避免事故的发生。因此对环网柜关键部位温度进行实时监测预警尤为重要,可以提前发现和排除安全隐患,保障电气设备的安全运行及提高运维人员的检修效率,同时降低运维成本。

二、特点优势

(1)光纤本身具有电磁绝缘性,不受电磁干扰

(2)无源实时监测

(3)体积小,重量轻

(4)灵敏度高,使用寿命长

(5)数据可实时回传后台,实现在线监测,减少运维成本

(6)定制绝缘塞,浇筑式光纤测温

三、具体方案

3.1安装方案

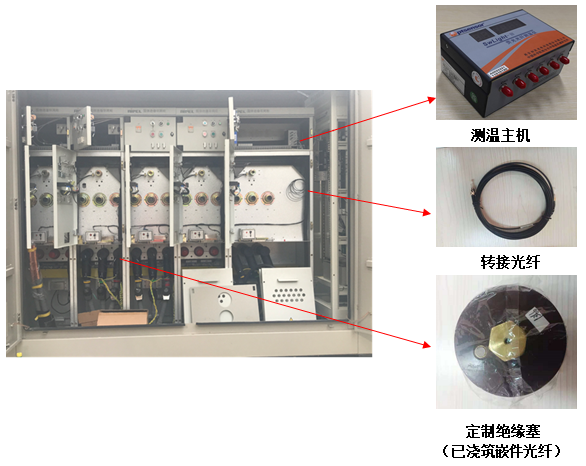

如图所示,环网柜荧光光纤测温系统由测温主机、转接光纤、定制绝缘塞(通过特殊工艺定制,浇筑嵌件光纤), 可替换原有绝缘塞,安装方便,嵌件光纤更接近发热点,测温更准确。

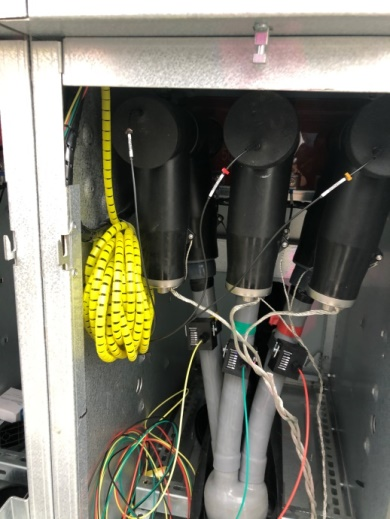

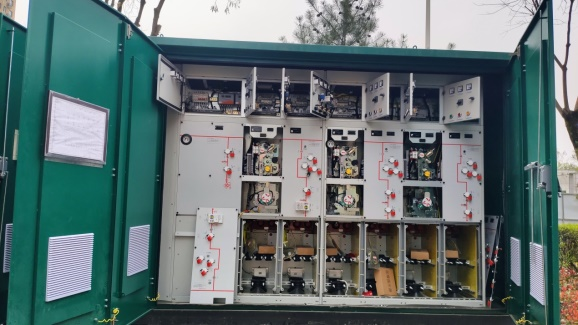

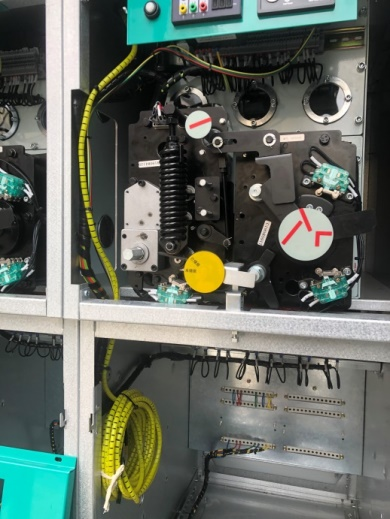

61976637436f4.png    61976636e6f22.png    619766371d49b.png


3.2后台监控

1)和其光电HQ-TDMS后台监控系统

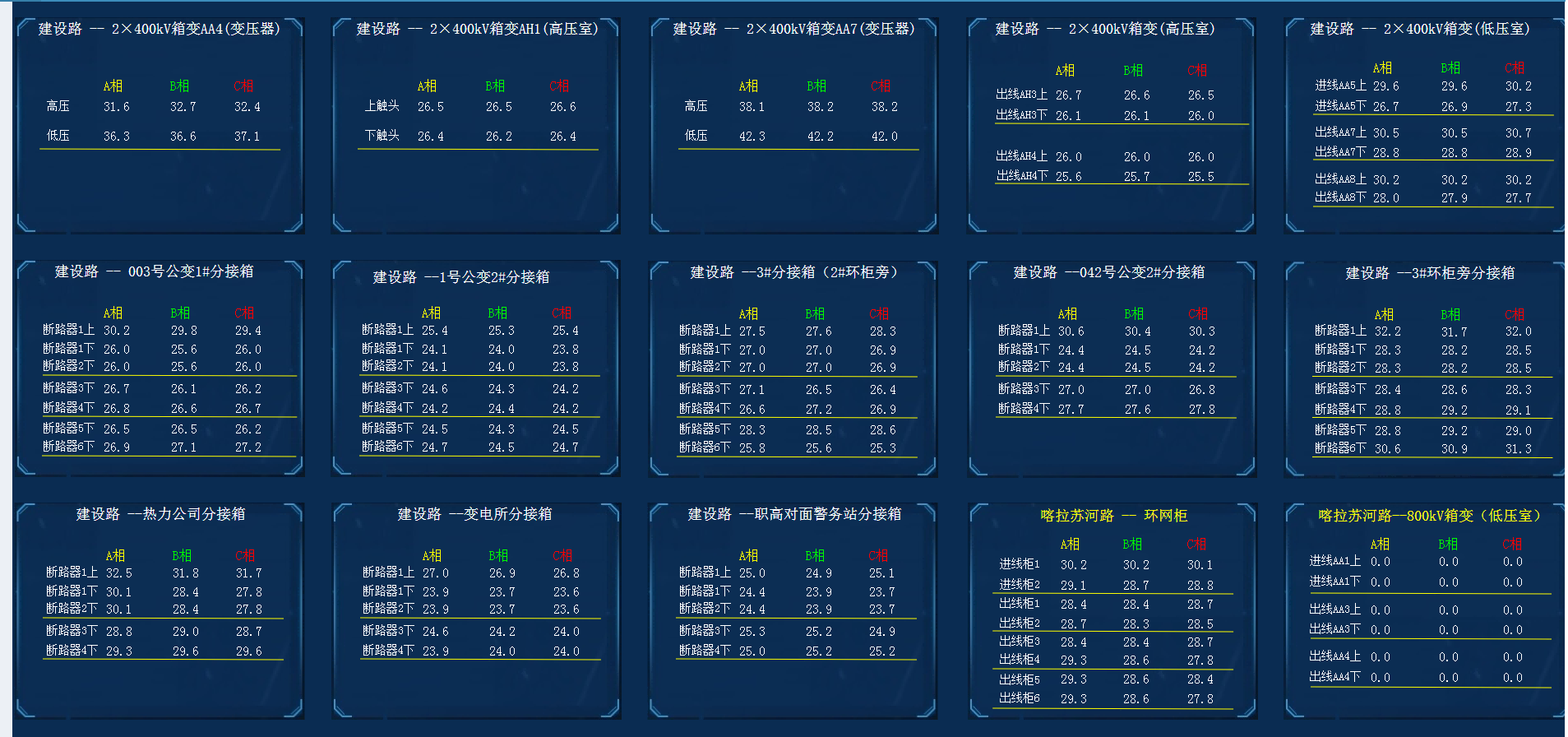

和其光电自主研发的后台监控系统,具有数据解析、存储、并利用曲线、图表和矢量图等方式进行数据展示和分析。为便于用户使用,在上述基本功能之外,该软件还具备设备管理、用户管理和参数设置等功能。

619767e7bb0de.png   619767e7e1200.png

2)可接入综自监控系统

设备支持MODBUS协议,开放温度点表,可接入后台综自系统。
