油浸式变压器荧光光纤测温解决方案

栏目:荧光光纤传感系统解决方案 发布时间:2021-11-19

一、现状分析

近年来,电网智能化过程中集成新能源、新材料、新设备和先进的信息技术,电网控制技术实现电力在发电、输电、配电、用电过程中的数字化管理、智能化决策、优化资源配置,充分满足用户对电力的各方面需求,确保电供应的安全、可靠和经济,满足环保要求,适应电力市场多元化发展。智能电网是未来电网发展的趋势,作为电网中的核心设备,具有自监测、自诊断功能的电力变压器是最重要的环节之一,其长期安全运行直接影响着供电的安全性和可靠性,决定着电网的智能化水平。

感知智能变压器运行状态的基础是一系列的在线监测,其中变压器绕组温度的准确监测对变压器状态评估和电网负荷调控具有重要的意义。变压器绕组温度(尤其是其最热部分的温度)对绝缘材料的温度和老化起决定作用,运行寿命也主要取决于它的绕组温度,根据“6℃法则”,变压器老化率与温度的关系是在基准温度基础上,温度没上升 6℃变压器寿命降低一半,绕组过热会导致绝缘老化、烧毁、击穿等恶性事故,因此, 准确实时的测量变压器绕组温度从技术性、安全性和经济性考虑都显得尤为重要。

二、特点优势

(1)光纤本身具有电磁绝缘性,不受电磁干扰

(2)无源实时监测

(3)体积小,重量轻

(4)灵敏度高,使用寿命长

(5)数据可实时回传后台,实现在线监测,减少运维成本

(6)具有数据存储、继电器、等功能

(7)具有4-20mA模拟量输出、RS485接口、RJ45网口等用于通信传输

(8)支持MODBUS、IEC 61850通信协议

三、具体方案

3.1安装方案

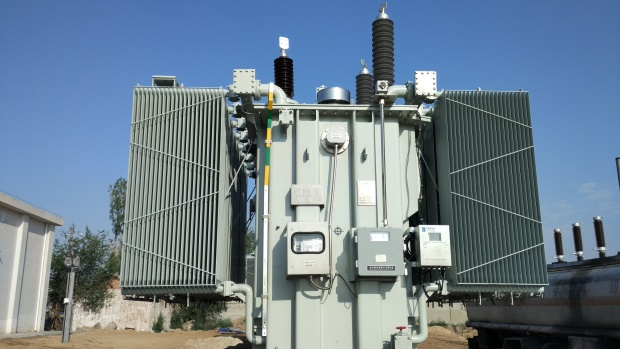

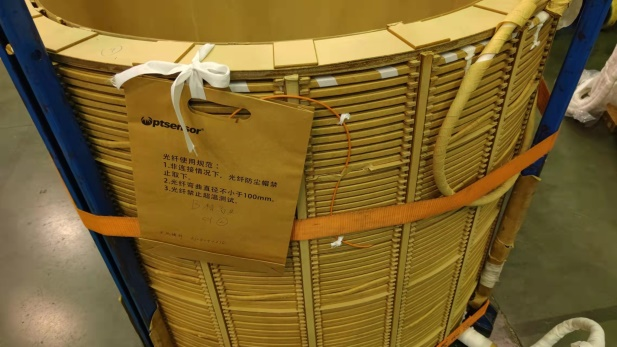

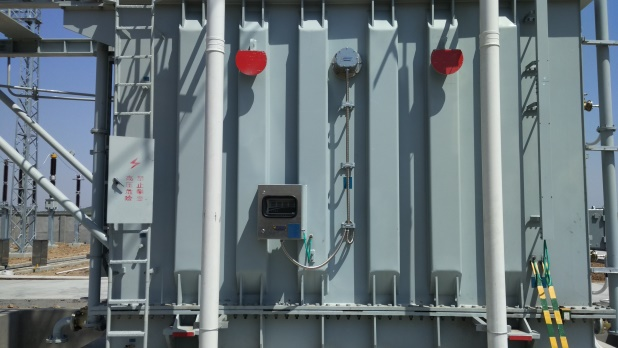

如图所示,油浸式变压器荧光光纤测温系统由内部光纤、法兰盘、外部光纤、测温主机组成,内部光纤根据设计需求布置于绕组线圈、铁芯、油面等部位,通过法兰盘上的贯通器与外部光纤连接,光信号通过光纤传导至测温主机解析出测点温度。





3.2后台监控

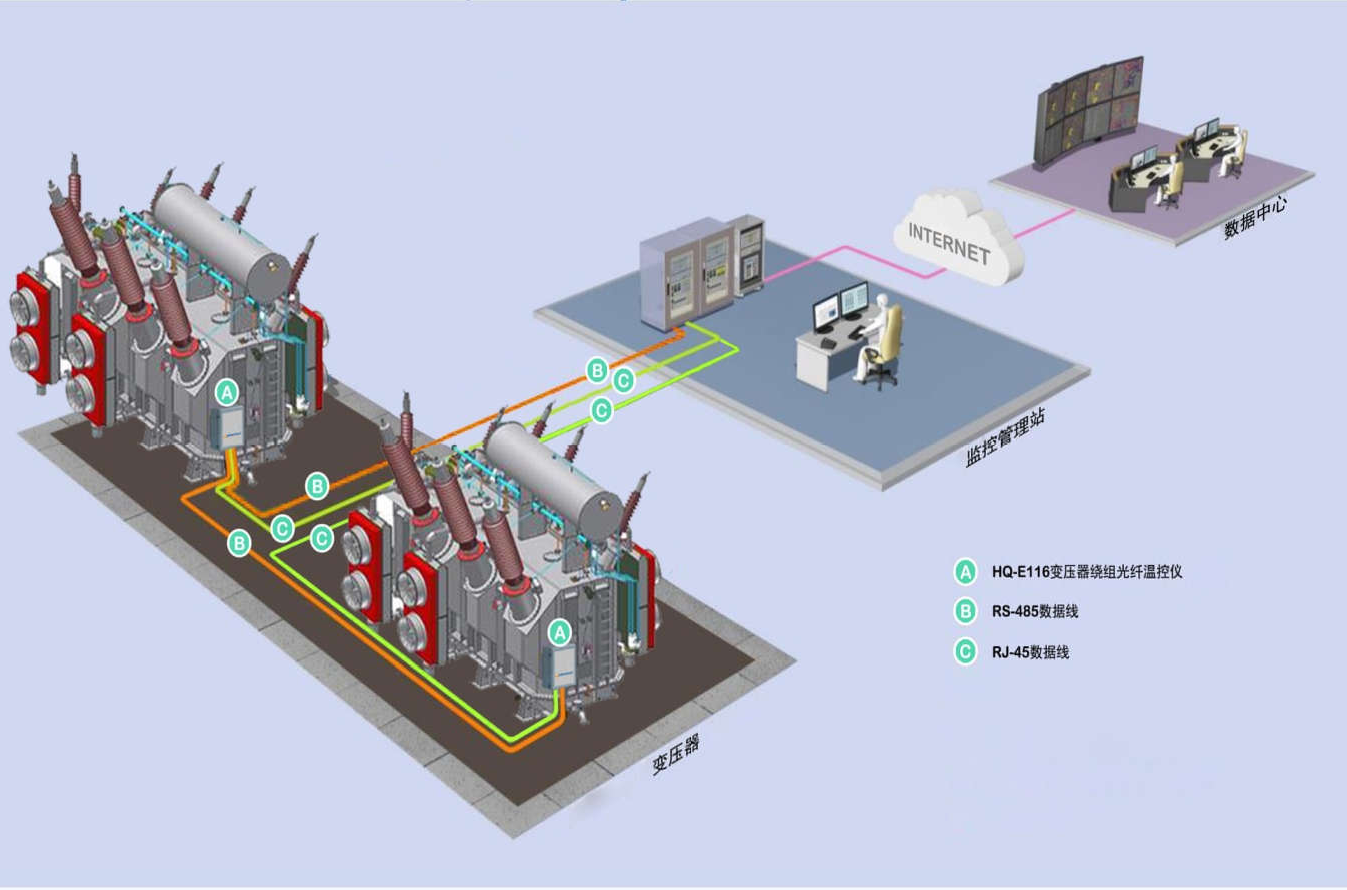

根据设计需要,可通过RS485接口、4-20mARJ485等接口将温度数据实时回传后台。


1)和其光电HQ-TDMS后台监控系统

和其光电自主研发的后台监控系统,具有数据解析、存储、并利用曲线、图表和矢量图等方式进行数据展示和分析。为便于用户使用,在上述基本功能之外,该软件还具备设备管理、用户管理和参数设置等功能。


2)可接入综自监控系统

设备支持MODBUS协议,开放温度点表,可接入后台综自系统。
